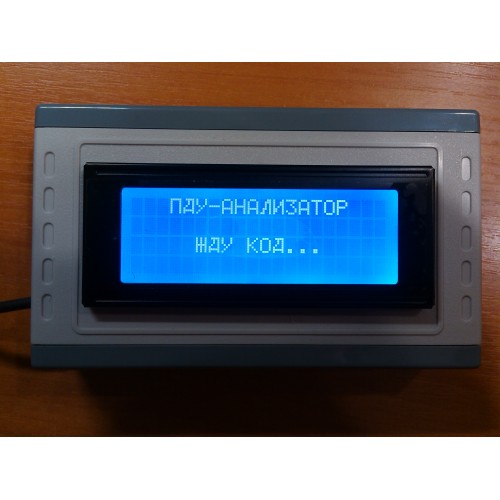

ПДУ-Анализатор 433,92 МГц LCD USB

ПОДРОБНАЯ ИНСТРУКЦИЯ: PDU_Analyzer_433,92Mhz_LCD_USB_v1.8.pdf

Зачем и кому нужен «ПДУ-Анализатор»?

• «ПДУ-Анализатор» нужен торговым организациям (магазинам и торговым точкам), осуществляющим продажу пультов дистанционного управления и предоставляющим услуги по копированию ключей.
• В случае отсутствия маркировки на радио-пульте клиента – можно быстро узнать, от какой системы радио-пульт и работает ли он.
• Можно однозначно определить совместимость или несовместимость двух радио-пультов.

«ПДУ-Анализатор» может:

• Определить формат и код (информационную составляющую сигнала) радио-пульта
• Определить является ли код статическим или динамическим
• Определить принадлежность радио-кода к марке приёмного оборудования радио-пульта

«ПДУ-Анализатор» может различить и отобразить радио-код от пультов ворот и шлагбаумов:

·         DoorHan

·         AN-Motors

·         Came TOP, TAM: 12 бит и 24 бита

·         Came TW2EE, TW4EE (динамический код, только идентификация формата)

·         Came Atomo (динамический код, только идентификация формата)

·         Nice Flo (с отображением позиций микропереключателей установки кода и нажатой кнопки)

·         Nice Flor-S

·         Nice Smilo

·         FAAC RC 433,92 МГц

·         FAAC SLH 433,92 МГц

·         BFT Mitto Replay (в режиме копии, только идентификация формата)

·         DEA

·         Beninca / Allmatic

·         MuTaNcode (M-Code)

·         GiBiDi

·         Roger (статический код)

·         Ditec GOL4C (статический код)

·         GSN (динамический код)

·         Comunello

·         Формат «Princeton» (PT-2240/2262) - прочая автоматика для управления освещением, радио-звонки, радио-розетки, GSN (статический код) и т.п.

«ПДУ-Анализатор» может различить и отобразить радио-код от пультов автосигнализаций:

·         Tomahawk TW-9010

·         Tomahawk TZ-9030

·         Tomahawk Z3, Z5, X3, X5

·         Sheriff B4 Keeloq

·         Sheriff ZX-1060

·         Pantera CL-3T

·         Pantera XS-1000 / Jaguar JX-1000

·         APS-1100

·         APS-2800

·         Mongoose

·         Black Bug

·         APS-5000/7000

·         StarLine A2-A4

·         StarLine A6-A9

·         StarLine B6, B9 (доп. брелок)

·         StarLine B6, B9 (LCD брелок)

·         Cenmax (доп. брелок)

·         Cenmax St-5

·         Cenmax St-7

·         Harpoon

·         Alligator S-серия

·         … а так же совместимых с вышеуказанными

·         … а так же некоторых других автосигнализаций (вышеуказанный список не полный)

Инструкция по использованию «ПДУ-Анализатора»

• Подключите «ПДУ-Анализатор» через USB-разъём к компьютеру или блоку питания.
• Нажмите любую кнопку на тестируемом радио-пульте.
• Посмотрите на LCD-экран «ПДУ-Анализатора»

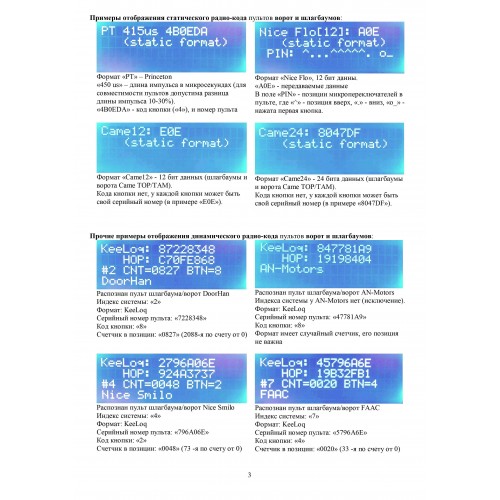

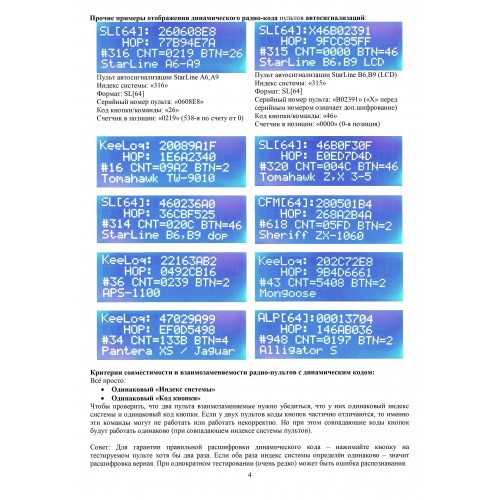

Пример отображения и расшифровки динамического радио-кода:

В поле «Формат» указывается распознанный формат (способ кодирования при передаче данных). «ПДУ-Анализатор» поддерживает следующие основные форматы:

• KeeLoq - динамический код (шлагбаумы, ворота, простые автосигнализации), часто с чипом HCS
• SL[64] - динамический код, 64 бита данных (большинство автосигнализации)
• CFM[64] - динамический код, 64 бита данных (часть автосигнализаций марки Sheriff)
• ALP - динамический код автосигнализаций Alligator/Pantera
• Came12 - статический код, 12 бит данных (шлагбаумы и ворота Came TOP/TAM)
• Came24 - статический код, 24 бита данных (шлагбаумы и ворота Came TOP/TAM)
• Came TW2EE/TW4EE, Atomo – динамический код (шлагбаумы и ворота Came)
• Nice Flo[12] – статический код (шлагбаумы, ворота с приёмником Nice)
• Nice Flor-S – динамический код (шлагбаумы, ворота с приёмником Nice)
• Roger – статический код (шлагбаумы, ворота с приёмником Roger)
• Ditec – статический код (шлагбаумы, ворота с приёмником Ditec)
• PT (Princeton) – статический код (так же в маркировках обозначается PT-2240/2262) - прочая автоматика для управления освещением, радио-звонки, радио-розетки, GSN (статический код) и т.п. Редко, но встречается, для управления шлагбаумами и воротами.

В поле «Статическая часть» обычно указывается код кнопки и серийный номер пульта. Попробуйте нажать разные кнопки на радио-пульте и убедиться что первый символ (или первые два) меняются в зависимости от нажатой кнопки, а остальная часть остаётся неизменной – это серийный номер – по нему приёмник отличает один пульт от другого.

В поле «Шифрованная часть» (указывается после слова «HOP:», HOP – от англ. «прыгать») чисто для информации отображается зашифрованная часть кодовой посылки. Попробуйте понажимать одну и ту же кнопку на радио-пульте и убедиться, что шифрованная часть меняется – это и есть демонстрация «динамического (прыгающего) кода». У статических форматов это поле отсутствует.

В поле «Индекс системы» указывается индекс, присвоенный пульту «ПДУ-Анализатором» с учетом формата, типа и способа шифрования. Это один из главных критериев совместимости и взаимозаменяемости радио-пультов с динамическим кодом. Подробности совместимости см. ниже. По этому индексу присваивается поле «Название системы». При наличии индекса название может отсутствовать, в таком случае отображается надпись « [no name] ».

В поле «Код кнопки» (после «BTN=») указывается код кнопки (код команды) из расшифровки. Этот код почти всегда (за исключением редких систем типа автосигнализации «Alligator S-серия») совпадает с кодом из поля «Статическая часть». В форматах KeeLoq, CFM[64], ALP – код кнопки состоит из одного символа, в формате SL – из двух символов (фактически их двух шестнадцатеричных чисел).

В поле «Счетчик пульта» указывается текущая позиция счетчика радио-пульта с динамическим кодом. Почти во всех динамических системах счетчик с каждым новым нажатием увеличивается на единицу (или на другую константу). При удержании кнопки радио-пульта счетчик не меняется. Счетчик выводится в шестнадцатеричном виде и состоит из 4 шестнадцатеричных чисел (и каждое число от 0 до F, т.е. 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F и опять 0,1,2,3…, и так 4 числа). Весь счетчик пульта растёт от 0000 до FFFF (65536 позиций), затем обнуляется и опять растёт.
